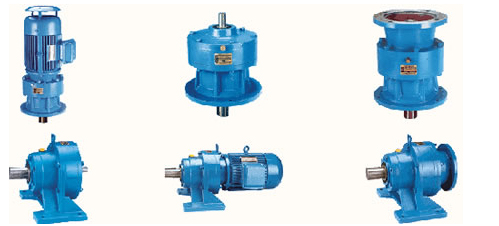

安裝場所

環境溫度?-10℃~40℃

海拔?1000米以下

空氣溫度?無腐蝕性氣體，爆炸性氣體，通風良好的場所

設置場所?室內

注：安裝在上述條件外的場所時，為特殊規格，應同本公司聯系。

安裝用戶室外，防爆等的指定而制造的產品，如在指定的環境下使用，則不會產生問題。

安放在維修，檢查等各項作業容易進行的場所。

安裝在有足夠剛性的臺架上。

安裝角度

油脂潤滑機種：自由安裝角度

油潤滑機種：X系列擺線針輪減速機軸心線傾斜角度不大于15度，如果大于15度請與本公司聯系（電話技術支持：0519-88898883）

載荷條件嚴格時

振動或啟動頻率高時，建議在腳底處采用定位銷，并使用8.8級以上的安裝螺栓。

與主機連接

確認旋轉方向

單級與三級減速機輸出旋轉方向與輸入相反，雙級減速機輸出旋轉方向與輸入相同。

XWD/BWD臥式減速機聯軸器的安裝

安裝聯軸器時，不要對軸施加沖擊力和過大的推拉載荷。否則容易使軸承和制動環損壞。

推薦使用熱嵌式安裝方式。

A:使用聯軸器連接時盡量采用彈性聯軸器，軸心偏移量不得大于0.15毫米。

B:使用鏈和鏈輪，齒輪時

采用鏈?zhǔn)絺鲃?dòng)時，鏈的懸掛角度應與軸成直角。

關于鏈的漲力，請參考所選用的鏈的樣本。

鏈輪，齒輪的節圓直徑應為軸直徑的3倍以上。

鏈輪，齒輪的載荷作用點應盡可能的向減速機一側靠近。

C:使用V型皮帶時

V型皮帶漲緊力不能過大，其大小參考所選的V型皮帶樣本。

兩皮帶輪間的平行度，偏心應不大于20

多根皮帶運行時請使用周長相同的套件。

拆卸與安裝

防爆電機絕對禁止客戶自己對產品進行拆卸和改造。否則會有爆炸、引火、觸電、受傷、裝置破損等危險。

臥式擺線減速機的拆卸

拆卸油潤滑機械機型時，要在拆卸前將由排盡做好準備。

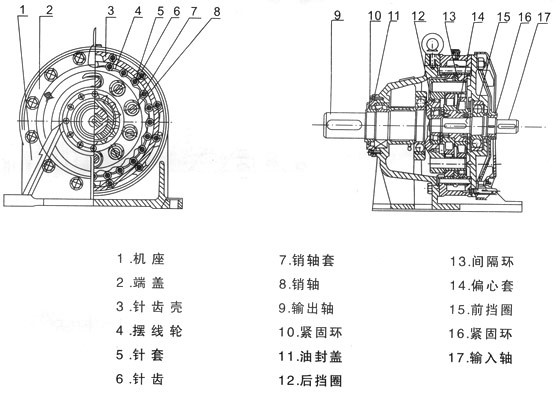

主要零件拆卸順序

A:使輸出軸朝上—拆下緊固機殼用的長螺栓—拆卸低速部分

B:減速部分:輸出軸銷套—軸用擋圈—高速軸承A—墊片或擋圈—擺線輪A—間隔環—偏心套（包括偏心套用軸承）—擺線輪B—平鍵—擋圈—針齒殼—針齒套

C:低速部分:小端蓋—軸承止動環—輸出軸（包括輸出軸軸承A,B）

減速機的安裝

安裝順序與拆卸相反，安裝關鍵處有以下幾點：

A:擺線輪裝入軸承時要對中，向軸上安裝時務必將擺線輪與偏心套的刻印面向安裝者

B:面對兩片擺線輪刻印，將刻印相互錯開180°進行安裝

C:安裝結束后，從高速軸側（電動機側）旋轉，確認無異常后方可進行試運轉
